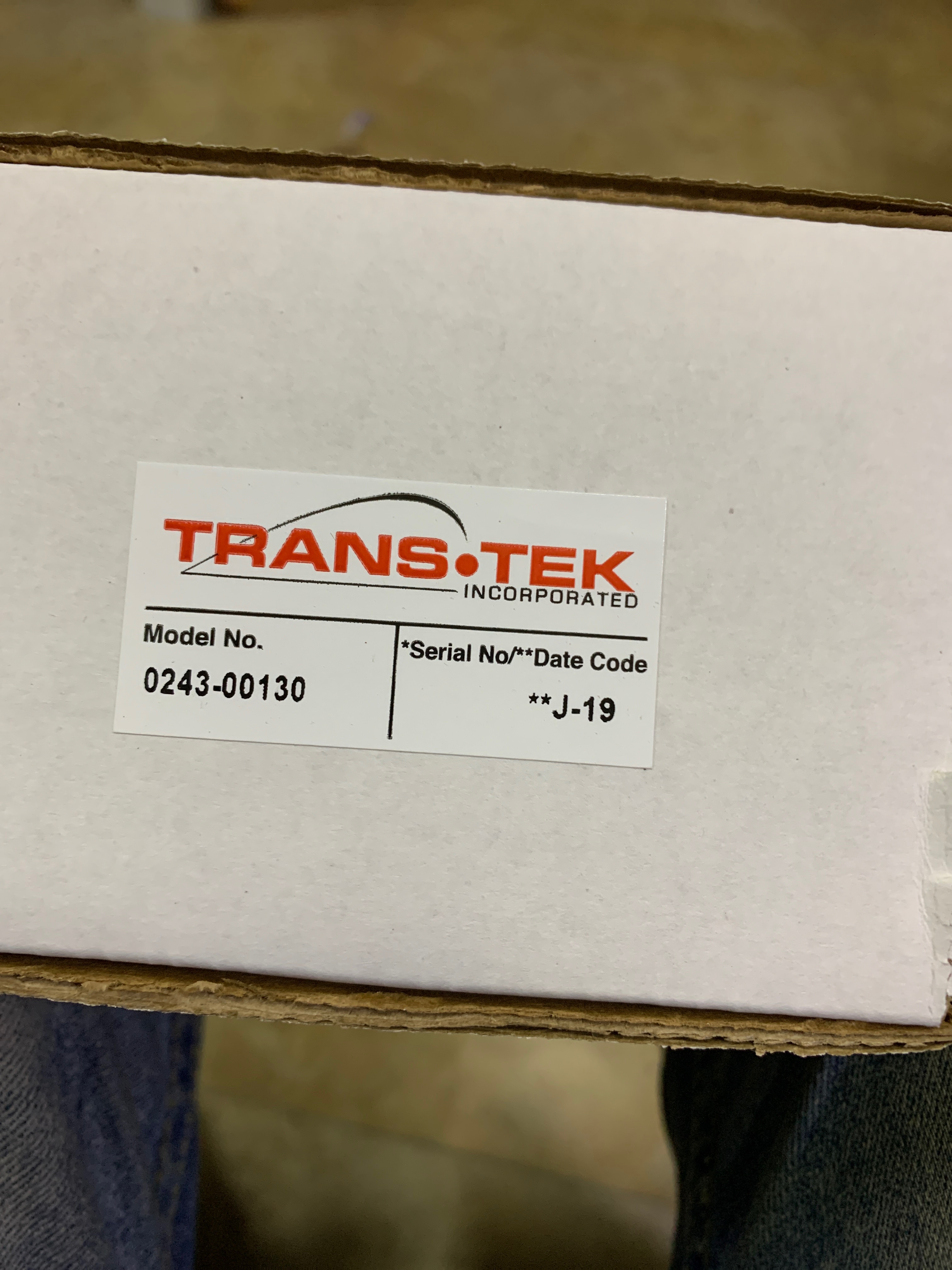

美國Trans-Tek位移傳感器0243-00130

240系列通用DC LVDT

240系列DC-DC LVDT是一(yi)個集成封(feng)裝，由精密線(xian)(xian)性可變差分(fen)(fen)變壓(ya)器，固態振(zhen)蕩器和相(xiang)敏解調器組成。該換(huan)能器具有出色的(de)(de)線(xian)(xian)性度，無限分(fen)(fen)辨率(lv)和高(gao)靈敏度。輸入和輸出電(dian)(dian)路彼(bi)此(ci)電(dian)(dian)氣隔離，并與線(xian)(xian)圈組件外(wai)殼電(dian)(dian)氣隔離，從而使(shi)其可直(zhi)接用(yong)于浮動(dong)或接地回(hui)路系統(tong)。直(zhi)流(liu)指示器，記(ji)錄器和控制系統(tong)通常可以(yi)由較大的(de)(de)直(zhi)流(liu)輸出直(zhi)接驅動(dong)。磁芯在線(xian)(xian)圈組件內軸向位移時，會在輸出中產(chan)生與位移成正比(bi)的(de)(de)電(dian)(dian)壓(ya)變化。

主要特征

• 范圍從±0.05”到±4.0”
• 6至30 VDC勵磁
• 非線性<0.5％
• 不銹鋼結構

?          *以“ _”結尾的型號具有多(duo)個(ge)核心(xin)選項(xiang)。所有標(biao)準單(dan)位將(jiang)以0表示核心(xin)組(zu)件(jian)。該芯(xin)(xin)組(zu)件(jian)包括一(yi)個(ge)銅(tong)芯(xin)(xin)，該芯(xin)(xin)釬焊到(dao)一(yi)個(ge)延(yan)伸桿(gan)(gan)上(shang)，該延(yan)伸桿(gan)(gan)以1-72 UNF-2A螺紋終止(zhi)。如果未選擇選項(xiang)，則將(jiang)提供(gong)選項(xiang)0。

筆記：

1. 必須注意激發的*性才能正常工作。反轉不會損壞設備。
2. 正常運行至少需要50 KOhms的負載阻抗。
3. 輸出*性在零位的一側為正，在零位的另一側為負。
4. 傳感器在24 VDC下校準。
5. 當磁芯移向引線端時，藍色引線相對于綠色引線更積*
6.
7. 尺寸圖
